КОМПЕНСАТОРЫ

Компенсаторы сильфонные осевые металлические
изготовленные по техническим условиям ИЯНШ.300260.029ТУ

Компенсатор осевой с патрубками под приварку, внутренним направляющим патрубком и усиленным наружным кожухом - ОПМР

Назначение: Компенсаторы сильфонные осевые металлические, предназначенные для компенсации осевых температурных деформаций трубопроводов тепловых сетей внутри помещений, при надземной прокладке, при подземной прокладке в камерах, каналах, туннелях, а также для использования в качестве основного компенсирующего элемента в сильфонных компенсационных устройствах. Вид климатического исполнения УХЛ категория размещения 1 в соответствии с ГОСТ 15150.

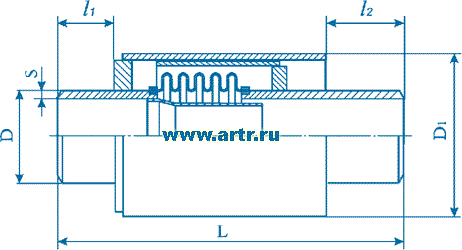

Компенсатор ОПМР

Условное
обозначение
Условное давление, PN, МПа (кгс/см2) Условный диаметр, DN, мм Амплитуда осевого хода, ± λ-1, ММ Размеры, мм Жесткость осевого хода, Сλ, кН/м (кгс/см) Масса, кг
D S D1

ОПМР-16-100-120

1,6 (16)

100

60

108

4,0

219

286 (286)

26

ОПМР-16-125-130

125

65

133

245

340 (340)

33

ОПМР-16-150-150

150

75

159

4,5

273

464 (464)

40

ОПМР-16-200-160

200

80

219

6,0

340

366 (366)

72

ОПМР-16-250-180

250

90

273

7,0

400

388 (388)

103

ОПМР-16-300-190

300

95

325

455

423 (423)

123

ОПМР-16-350-190

350

377

510

384 (384)

147

ОПМР-16-400-200

400

100

426

575

550 (550)

184

ОПМР-16-500-210

500

105

530

8,0

686

60S (60S)

250

ОПМР-16-600-220

600

110

630

820

621 (621)

361

ОПМР-16-700-220

700

720

920

698 (698)

513

ОПМР-16-800-240

800

120

820

1020

637 (637)

593

ОПМР-16-900-260

900

130

920

10,0

1120

706 (706)

761

ОПМР-16-1000-260

1000

1020

1320

872 (872)

1021

ОПМР-16-1200-260

1200

1220

14,0

1420

1044(1044)

1192

ОПМР-16-1400-260

1400

1420

1620

1295 (1295)

1409

ОПМР-25-65-80

2,5 (25)

65

40

76

4,0

178

480 (480)

20

ОПМР-25-80-90

80

45

89

194

436 (436)

23

ОПМР-25-100-120

100

60

108

219

558 (558)

28

ОПМР-25-125-130

125

65

133

245

801 (801)

36

ОПМР-25-150-150

150

75

159

4,5

273

885 (885)

42

ОПМР-25-200-160

200

80

219

6,0

340

518(518)

73

ОПМР-25-250-180

250

90

273

7,0

400

546 (546)

106

ОПМР-25-300-190

300

95

325

8,0

455

592 (592)

135

ОПМР-25-350-190

350

377

9,0

510

533 (533)

178

ОПМР-25-400-200

400

100

426

575

702 (702)

221

ОПМР-25-500-210

500

105

530

8,0

686

763 (763)

264

ОПМР-25-600-220

600

110

630

820

885 (885)

391

ОПМР-25-700-220

700

720

920

978 (978)

540

ОПМР-25-800-240

800

120

820

9,0

1020

860 (860)

652

ОПМР-25-900-260

900

130

920

10,0

1120

1028(1028)

818

ОПМР-25-1000-260

1000

1020

1320

1045 (1045)

1095

ОПМР-25-1200-260

1200

1220

14,0

1420

1251 (1251)

1286

ОПМР-25-1400-260

1400

1420

1620

1616(1616)

1493

маркированный список Значения амплитуды осевого хода для односекционного компенсатора ОПМР
маркированный список Требования безопасности, транспортирование и хранение
маркированный список Требования по монтажу и эксплуатации
маркированный список Схема строповки компенсаторов при выполнении погрузочно-разгрузачных работ
маркированный список Схема условных обозначений компенсаторов
